Разбираем, как связать номинал автомата с сечением кабеля и нагрузкой, когда нужна характеристика B или C и какие ошибки опасны при выборе.
Автоматический выключатель защищает линию при перегрузке и коротком замыкании. Его выбирают под конкретный кабель и условия установки, а не только под мощность подключённого прибора. Ошибка в номинале может оставить проводку без нужной защиты.
Сначала определите параметры линии
Запишите, откуда идёт линия, из какого материала сделаны жилы, каково их сечение и как проложен кабель. Одна и та же медная жила при открытой прокладке и в пучке нагревается по-разному. Учитывайте длину линии, температуру, число нагруженных жил и соединения в щите. Сведения о допустимом токе берите из применимых таблиц для конкретного кабеля и способа прокладки.
Список приборов помогает оценить ожидаемую нагрузку, но не даёт права автоматически повысить номинал автомата. Если нагрузка слишком велика для существующей линии, пересматривают схему и кабель. Особенно внимательно проверяют старую проводку: маркировка сечения и фактическое состояние соединений могут не совпадать с предположениями.
Как соотнести номинал автомата и кабель
Номинальный ток автомата должен позволять обычную работу линии и обеспечивать защиту проводника от перегрузки. Для окончательного выбора электрик рассчитывает ток нагрузки и сверяет его с длительно допустимым током кабеля с учётом поправок. Универсальная таблица «сечение — автомат» без условий прокладки здесь недостаточна.
Не ставьте автомат большего номинала только потому, что прежний отключался. Срабатывание может указывать на реальную перегрузку, плохой контакт или неисправный прибор. Сначала находят причину, затем решают, нужно ли менять схему питания. Автомат также не заменяет устройство защиты от токов утечки там, где оно требуется.
Характеристика B или C: что проверять
Буква перед номиналом описывает диапазон мгновенного электромагнитного расцепления. Характеристика C обычно терпимее к кратковременному пусковому току, чем B. Но выбор определяется не привычкой монтажника, а характером нагрузки и расчётным током короткого замыкания в конце линии. Слишком «тяжёлая» характеристика на длинной линии может ухудшить автоматическое отключение при повреждении.
Для двигателя, компрессора и другого оборудования с пусковым током проверьте паспорт прибора. Для конечной розеточной или осветительной линии оцените условия короткого замыкания и согласование с вышестоящей защитой. Когда данных нет, безопаснее выполнить измерения и расчёт, чем выбирать характеристику на глаз.
Отключающая способность и количество полюсов
Отключающая способность должна соответствовать ожидаемому току короткого замыкания в месте установки. Значение на корпусе выбирают по проекту и параметрам сети. Число полюсов зависит от схемы электроснабжения и того, какие проводники требуется разрывать. Нельзя разрывать защитный проводник PE или заменять им рабочий N.
Проверьте совместимость аппарата с щитом и шиной, качество зажимов, паспортное сечение проводника и момент затяжки. Если ставят несколько автоматов, учитывают нагрев внутри щита. Подписи линий и схема щита упрощают проверку и дальнейшее обслуживание.
Проверка после установки

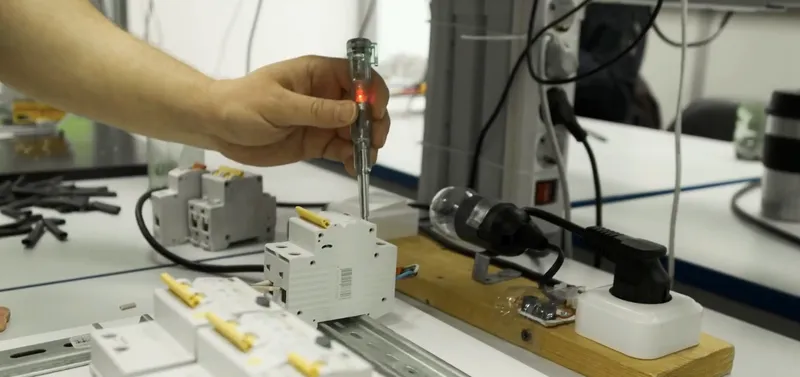

После монтажа проверяют правильность подключения, надёжность контактов и отсутствие повреждения изоляции. Для новой или изменённой линии нужны предусмотренные правилами электрические измерения. Нажатие рычага автомата подтверждает только механическое переключение; оно не заменяет проверку параметров защиты.
Если хотите научиться рассчитывать линии, собирать щит и проверять результат на практике, посмотрите курс «Электрик». Перед самостоятельной работой полезно также прочитать что проверить перед сдачей электромонтажа. Работы внутри щита выполняют при соблюдении требований электробезопасности и после снятия напряжения.
Короткий чек-лист перед покупкой
Зафиксируйте сечение и материал жил, способ прокладки, расчётную нагрузку и длину линии. По этим данным выбирают номинал и характеристику, затем проверяют условия отключения и отключающую способность. Если сведений о проводке нет, сначала обследуйте её. Маркировка старого автомата не доказывает, что он был выбран правильно. После замены подпишите линию в щите и сохраните результаты измерений: они пригодятся при поиске неисправности.
